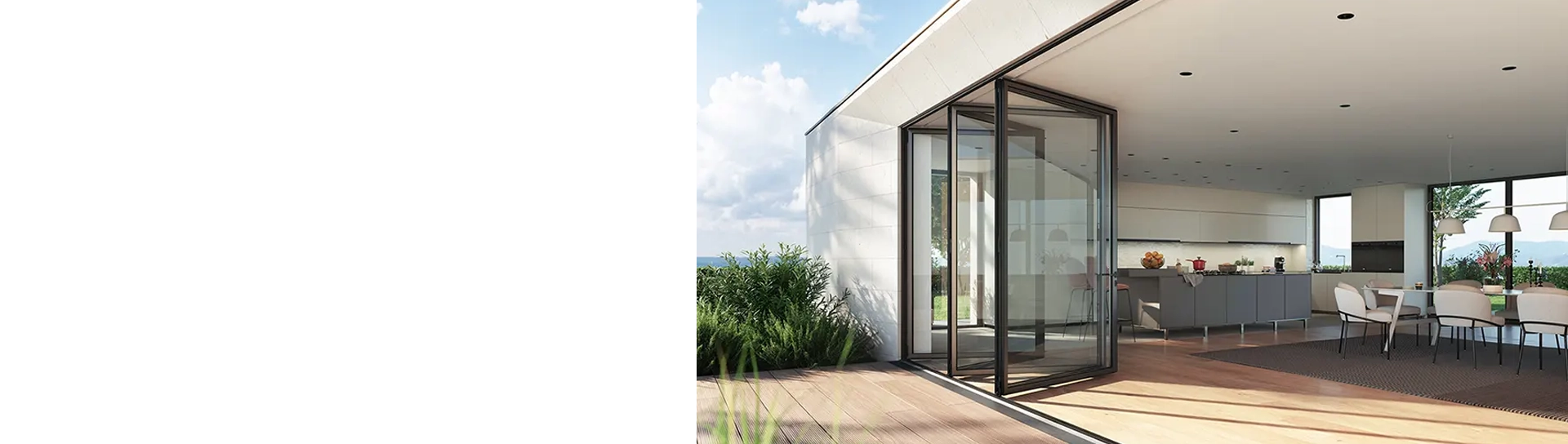

Schuco AS FD 90.HI aluminium vouwwandsysteem

productinformatie

Het Schuco vouwwandsysteem AS FD 90.HI wordt gekenmerkt door een zeer geringe aanzichten en een uitstekende thermische isolatie.

Een uitgebreide keuze aan openingstypes maakt een individuele vormgeving met een hoge planningsvrijheid mogelijk.

3 verschillende soorten drempels, waaronder een vlakke drempel met zeer goede eigenschappen qua overrolbaarheid, bieden een goede oplossing voor verschillende inbouwsituaties.

Snelle doorgang is mogelijk met de optionele draaideur. Een geïntegreerde magneetsluiting zorgt ervoor dat het uitvouwbare vleugelelement veilig wordt geopend en ook weer gesloten.

Met inbraakwerendheidsklasse RC 2 bereikt het vouwwandsysteem een ​​hoge veiligheid.

Het verbeterde dichtingsconcept met twee omlopende afdichtingsniveaus voor alle openingstypes biedt hoge waarden voor slagregendichtheid en luchtdoorlatendheid.

FUNCTIONALITEIT EN UITERLIJK

  • Het vouwwandsysteem kan naar binnen of naar buiten, naar links of naar rechts worden gevouwen en kan zo worden afgestemd op de woonwensen van de meest uiteenlopende gebruikers.
  • De extreem smalle aanzichten met nagenoeg 100% openingsbreedte, bieden maximale transparantie in alle interieurs en omstandigheden.
  • Vrije vormgeving met een breed scala aan kleuren voor zowel binnen als buiten zijn mogelijk.
  • Hoogwaardige uitstraling dankzij de verborgen isolatiezone en de optionele dorpelafdekking voor de vlakke drempel.
  • Grote planningsvrijheid dankzij een breed scala aan gebruiksmogelijkheden (woning- en utiliteitsbouw), een breed scala aan openingswijzen en drempeltypes en duidelijk verhoogde waarden voor de vleugelafmetingen en -gewicht.

Eigenschappen

Vleugelhoogte min.
660 mm
Vleugelhoogte max.
3500 mm
Vleugelhoogte min.-max.
660...3500 mm
Vleugelbreedte min.
600 mm
Vleugelbreedte max.
1500 mm
Vleugelbreedte min.-max.
600...1500 mm
Aanzichtsbreedte vleugel
41 mm
Aanzichtsbreedte haakbereik min.
90 mm
Systeembouwdiepte min.
90 mm
Systeembouwdiepte min.-max.
90...90 mm
Uw-waarde raam ≥
0,8 W/(m²·K)
Geluidsisolatie RwP max.
48 dB(A)
Slagregendichtheid
E 750
Inbraakwering
tot RC 2, PAS 24
Bedieningswijze
Handmatig
Vleugelgewicht max.
150 kg
Aanzichtbreedte min.
90 mm
Glas-/paneeldikte max.
65 mm
Uf-waarde frame ≥
1,3 W/(m²·K)
Totale bouwdiepte
90 mm
Bouwdiepte vleugels
90 mm
Elementbreedte max.
10500 mm
Elementhoogte max.
3608 mm
Aanzichtsbreedte kader
71 mm
Aanzichtbreedte stijl min.-max.
90...104 mm
Aanzichtbreedte stulp min.
138 mm
Aanzichtbreedte stulp min.-max.
138...171 mm
Glas-/paneeldikte min.-max.
23...65 mm
Dorpel hoogte
< 12.5 mm, < 20 mm, > 20 mm
Toepassingsgebied
Toepassing binnen, Toepassing buiten, Woningbouw, Projectbouw, Accommodatie faciliteiten
Stolpuitvoering
Ja
Aantal vleugels
1, 2, 3, 4, 5, 6, 7
Aantal looprails
1-sporig
Looprail materiaal
RVS
Loopwerk materiaal
Aluminium, Kunststof, RVS
Oppervlakken
RAL, Poedercoating, Anodisatie, Lak
Beslagmontage
Rollenbandscharnier
Openingswijze/-type
Type 6/90°, Free configuration
Bewijs duurfunctie
DIN EN 1191
Corrosiebeschermingsklasse beslag
Klasse 4
Luchtdichtheid
Klasse 4
Windweerstand doorbuiging
Klasse B5
Weerstand tegen windbelasting
Klasse C3, Klasse B5
Afdichtniveaus
4
Veiligheidsglas
Ja
CE-markering
Ja
Cradle2Cradle
Ja
Onafhankelijk van de kleur
Ja
